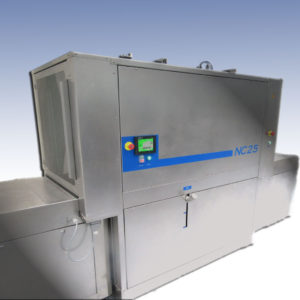

NC25 für die Baugruppen Reinigung

nc25

NC25 mit automatischer Be- und Entladeeinheit

Die MBtech Reinigungsanlagen NC25 und NC25ECO sind eine effektive und innovative Lösung für die Reinigung von Baugruppen in der Elektronikfertigung. Die Anlage ist gleichermaßen verwendbar für gelötete oder fehlbedruckte Leiterplatten. Funktionen und Konstruktion der Anlage wurden ausgelegt, um die Wirkung von modernen Reinigern optimal zu Geltung zu bringen. Ein patentiertes Filtrationsystem sorgt für ein gleich bleibendes Reinigungsergebnis auf hohem Niveau.

Die Baugruppen werden vollautomatisch in das Reinigungsbad eingetaucht. Die kombinierte Wirkung von Injektions-Fluten mit Druckluftunterstützung sowie permanenter Werkstückbewegung sorgt für eine schonende aber effiziente Reinigung.
Das Waschgut wird nach der Reinigung automatisch durch die Spülstufen transportiert und in VE-Wasser von ionischen Verunreinigungen befreit. Die Vakuumtrocknung schließt den Prozess ab. Die Anlagen sind für größere Stückzahlen ausgelegt und arbeiten als getaktete Durchlaufanlage.

Bei der Anlage NC24 handelt es sich um ein 4-Kammer System und bei der Anlage NC25ECO um ein 3-Kammer System.

Die Verwendung eines wäßrigen Reinigungsmediums ermöglicht die 100%-tige Kreislaufführung von Reinigungs- und Spülbädern. Damit wird die Anlage den heutigen Anforderungen an Wirtschaftlichkeit und Umweltverträglichkeit gerecht.


Die Anlagen Charakteristika im Überblick:

  • Spezielles Druck-Umflutungsverfahren für höchste Reinigungsleistung
  • Zusätzlich Ultraschall als Option
  • Trocknung mit Vakuum
  • Niedrige Betriebkosten
  • 100% geschlossene Kreisläufe für Reiniger und Spülwässer
  • Bodenwanne mit Leckageüberwachung in die Anlage integriert
  • Chargendokumentation und Traceability als Option erhältlich

Technische DatenNC25NC25 ECO
Aussenabmessungen (L x B x H)1600x 1000 x 2000 mm1400 x 1000 x 2000 mm
Leergewicht700 KG600 KG
Stromanschluss3N PE 400 V/50 Hz, 16A3N PE 400 V/50 Hz, 16A
Druckluftversorgung6bar max, öl- u. fettfrei6bar max, öl- u. fettfrei
WasseranschlussStadtwasser, 2,5 - 4 bar
Anlage erzeugt selbständig VE-Wasser
Stadtwasser, 2,5 - 4 bar
Anlage erzeugt selbständig VE-Wasser
Abwasseranschlussnicht erforderlichnicht erforderlich
AbluftanschlussDN100, 170 m3/hDN100, 170 m3/h
Volumen Reinigungstank80 Liter80 Liter
Pumpen Reinigungstank1 x Edelstahl Kreiselpumpe
1 x magnetgekoppelte Pumpe
1 x Edelstahl Kreiselpumpe
1 x magnetgekoppelte Pumpe
Filter Reinigungstank2 x Kerzenfilter 20"2 x Kerzenfilter 20"
Volumen Spültank 160 Liter60 Liter
Pumpe Spültank 11 x Edelstahl Kreiselpumpe1 x Edelstahl Kreiselpumpe
Filter Spültank 11 x Kerzenfilter 9 3/4"1 x Kerzenfilter 9 3/4"
Volumen Spültank 260 Literentfällt
Pumpe Spültank 21 x Edelstahl Kreiselpumpeentfällt
Filter Spültank 21 x Kerzenfilter 9 3/4"entfällt
Trocknungskammer Vakuum- 0,7 bar-0,7 bar
Trocknungskammer Heizung5 x 400W5 x 400W

Ergänzendes Zubehör:

  • Schnell-Spann Rahmen die für Positionierung von Leiterplatten und Baugruppen
  • Diverse serienmäßige Halterungsvarianten und Sonderanfertigungen
  • Automatisches Be- und Entladesystem
  • Soft- und Hardware für die Chargendokumentation und Traceability
  • Mess- und Regeltechnik für die automatisierte Dosierung von Reinigern
